Kiedy ogniochronne zabezpieczenie kabli decyduje o bezpieczeństwie przegrody i odbiorze

Projekty nowoczesnych budynków przemysłowych zakładają podział na strefy oddzielenia przeciwpożarowego, które powstrzymują ogień i dym przez określoną liczbę minut. Jednak podczas rzeczywistego pożaru często okazuje się, że nawet masywna przegroda o klasie odporności ogniowej EI 120 zawodzi. Przyczyną najczęściej nie jest wada konstrukcyjna samego muru, lecz nieszczelne przejście instalacyjne. Płomienie i toksyczne gazy wykorzystują każdą, nawet najmniejszą lukę spowodowaną brakiem odpowiedniego uszczelnienia. Topiąca się izolacja przewodów elektrycznych tworzy z kolei otwarty kanał, przez który ogień błyskawicznie przedostaje się do sąsiedniej strefy, prowadząc do drastycznych strat materialnych. W takich sytuacjach jedno niepoprawnie wykonane miejsce prowadzenia instalacji całkowicie niweczy ochronę całego obiektu. Samo wydrążenie otworu w ścianie lub stropie trwale przerywa integralność elementu nośnego. Prawidłowo zaprojektowany system musi odtworzyć ciągłość przegrody pod względem jej szczelności i izolacyjności ogniowej, blokując obieg tlenu napędzający rozwój pożaru.

Wymagania techniczne i różnice między przejściami przez ściany a stropami

Zgodnie z polskimi przepisami technicznymi każde przejście instalacyjne zlokalizowane w elemencie oddzielenia przeciwpożarowego musi wykazywać klasę odporności ogniowej (EI) odpowiadającą wymaganiom dla danej przegrody. Oznacza to w praktyce, że materiał uszczelniający blokuje przepływ ekstremalnie wysokiej temperatury i trujących gazów dokładnie na ten sam czas, co sama otaczająca ściana. Systemy ogniochronne wypełniają wolną przestrzeń wokół przewodów materiałami niepalnymi, zazwyczaj twardą wełną mineralną o wysokiej gęstości. Taką bazę pokrywa się następnie specjalistyczną masą lub zaprawą pęczniejącą.

Metoda montażu zależy bezpośrednio od układu samej przegrody. W przypadku klasycznych ścian pionowych uszczelnienie wykonuje się symetrycznie po obu stronach muru, co gwarantuje dwustronną barierę dla płomieni niezależnie od tego, gdzie pojawi się zarzewie ognia. Odmienne zasady obowiązują przy stropach, gdzie montaż najczęściej odbywa się jednostronnie, od dołu konstrukcji. Wynika to z faktu, że stropy podlegają surowszym warunkom podczas pożaru ze względu na naturalny kierunek oddziaływania ognia oraz siłę grawitacji ułatwiającą wypadanie stopionych i wypalonych elementów przepustu.

Kluczowym parametrem podczas projektowania takich przejść pozostaje współczynnik wypełnienia otworu. Norma badawcza EN 1366-3 precyzyjnie określa maksymalne obciążenie przepustu przewodami. Całkowita liczba instalacji oraz średnica pojedynczych kabli decydują o tym, ile wolnego miejsca pozostaje na czynny materiał izolacyjny. Przekroczenie dopuszczalnego zagęszczenia wiązek sprawia, że rozwiązanie traci swoją certyfikowaną klasę odporności, ponieważ masa uszczelniająca nie ma miejsca na swobodne pęcznienie. Przy otworach o dużej powierzchni stosuje się dodatkowe usztywnienia z płyt krzemianowo-wapniowych, które stabilizują całą konstrukcję nośną.

Dobór materiałów uszczelniających i prawidłowa dokumentacja odbiorowa

Rodzaj prowadzonej instalacji elektrycznej, obecność grubych wiązek oraz zakładana rezerwa wolnego miejsca bezpośrednio wpływają na wybór odpowiedniego systemu ochronnego. W obiektach budowlanych i halach produkcyjnych instalatorzy często pozostawiają dodatkową przestrzeń w szachtach instalacyjnych, aby umożliwić późniejszą rozbudowę sieci bez konieczności kosztownego kucia murów. Dla takich tras kablowych optymalnym wyborem są elastyczne masy pęczniejące, które ułatwiają modyfikację instalacji, lub kołnierze o regulowanej strukturze. Profesjonalne przepusty kablowe ogniochronne dobiera się zawsze na podstawie obowiązujących aprobat technicznych, uwzględniając średnicę przewodów zewnętrznych oraz rodzaj ich polimerowej izolacji.

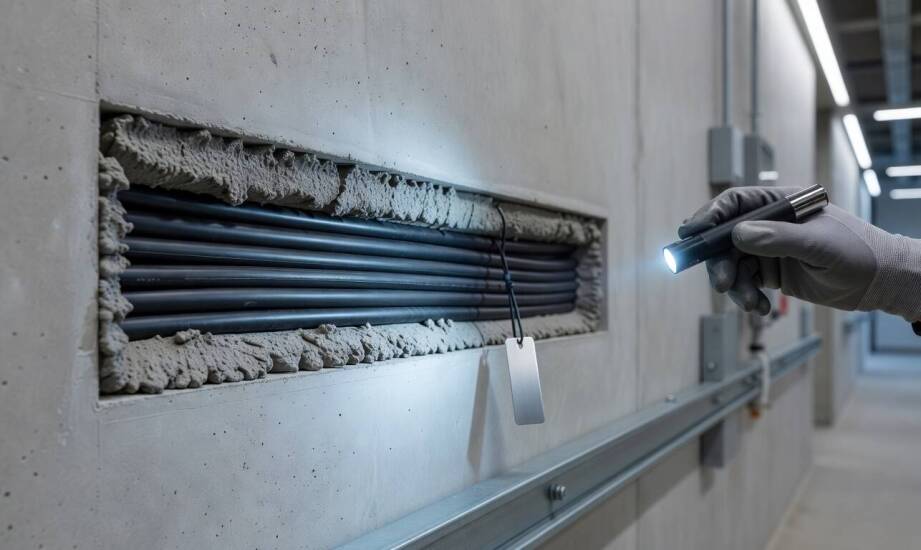

Odpowiednio dopasowane materiały izolacyjne stanowią zaledwie połowę sukcesu, ponieważ absolutnie kluczowym etapem inwestycji jest formalny odbiór. Państwowa Straż Pożarna rygorystycznie weryfikuje dokumentację powykonawczą. Wymagany komplet musi zawierać szczegółowe protokoły, certyfikaty wbudowanych materiałów oraz rzuty z dokładną lokalizacją przejść. Każde gotowe uszczelnienie podlega także obowiązkowi trwałego oznakowania specjalną metryczką montażową. Taka naklejka znamionowa informuje inspektora o numerze przejścia, dacie wykonania, użytej technologii oraz zawiera pełne dane instalatora. Brak którejkolwiek z tych informacji zazwyczaj skutkuje natychmiastowym wstrzymaniem dopuszczenia budynku do bezpiecznego użytkowania.

W praktyce rynkowej ogromne znaczenie ma stały dostęp do certyfikowanych produktów spełniających surowe normy pożarowe. Firma Gas-Poż-Bis z siedzibą w Zgierzu dostarcza na polski rynek specjalistyczne płyty ogniochronne Promat oraz materiały do zabezpieczania tras kablowych dla zakładów przemysłowych, inwestorów budowlanych i instytucji publicznych. Szeroki wybór sprawdzonych mas pęczniejących, węży hydrantowych i sprzętu gaśniczego pozwala wykonawcom na terminową realizację zaplanowanych prac oraz bezproblemowe przejście urzędowej kontroli odbiorowej.

Zakończenie procesu budowy i pomyślny odbiór strażacki z kompletną dokumentacją nie zamykają tematu utrzymania bezpieczeństwa obiektowego. Ocena rzeczywistego stanu technicznego przejść po wielu latach eksploatacji budynku wymaga przeprowadzania skrupulatnych i regularnych audytów. Wynika to z prozaicznego faktu, że każda modernizacja zakładowej sieci teleinformatycznej, dodanie nowych obwodów zasilających czy zwykłe naprawy usterkowe niosą ryzyko mechanicznego zniszczenia wcześniej ułożonego uszczelnienia. Nowe przewody przeciągane przez istniejącą barierę bez jej prawidłowego i szczelnego odtworzenia natychmiast obniżają klasę izolacyjności całej ściany oddzielenia przeciwpożarowego. Cykliczne przeglądy techniczne oraz rzetelne prowadzenie księgi obiektu pozwalają szybko i precyzyjnie wykryć tego typu naruszenia. Błyskawiczne uzupełnienie ubytków certyfikowaną masą przywraca pierwotne parametry ochronne strefy, gwarantując pracownikom i sprzętowi deklarowany poziom zabezpieczeń.
